产品名称：ZY型自控液压张紧装置

一、概述

ZY型自控液压张紧装置是根据我国煤矿特点，考虑带式输送机在起动和正常运行时对拉力的

需要不同，经合理分析研究而设计的。

该装置具有的特点如下:

(1)起动拉力和正常运行拉力可根据带式输送机张力的需要任意调节，完全可以实现起动拉力

为正常运行时1.3-1.5倍的要求。电液系统-旦调定后，张紧装置即按预定程序自动工作，保证

输送带在理想状态下运行。

(2)响应快。带式输送机起动时，处于非稳定状态，此时，张紧装置通过油缸的快速伸缩，及

时补偿输送带的弹性振荡，有效实现带式输送机的动态张紧，从而减小了带式输送机起动时的

冲击动负荷，使起动平稳可靠，同时也有效地避免了张紧装置对输送带及辊筒的过张紧现象。

(3)断带时能及时提供断带检测信号，以控制带式输送机自动停机和输送带打滑时自动增加张

紧力等保护功能。

(4)结构紧凑，维护方便，零备件互换性强，安装空间小。

(5)可无线、有线连接至集控手机APP,实现对该张紧装置的远距离控制。

本设备为全油缸式液压张紧装置，结构紧凑、重量轻，操作简单，是带式输送机张紧的理想设

备。

二、设备布置、技术参数、安装方式及安装尺寸

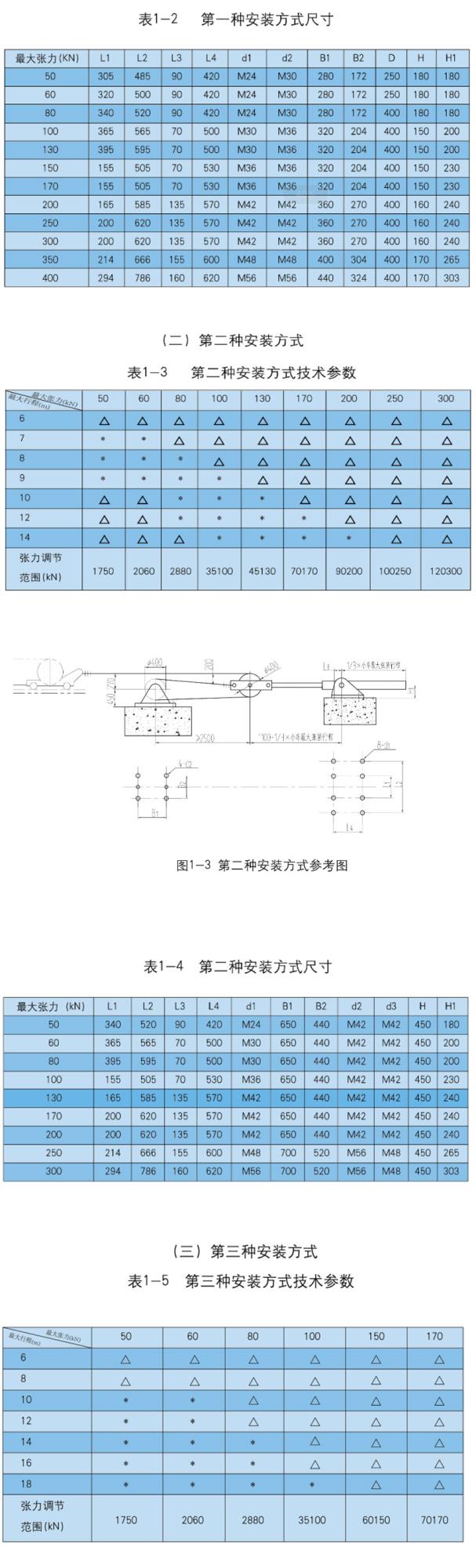

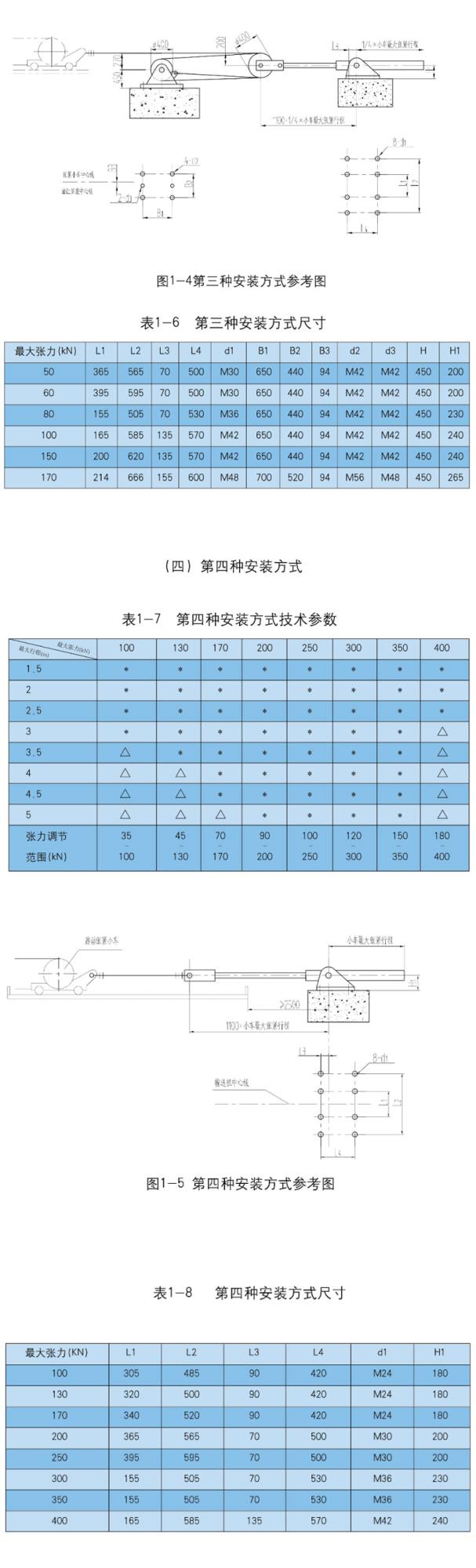

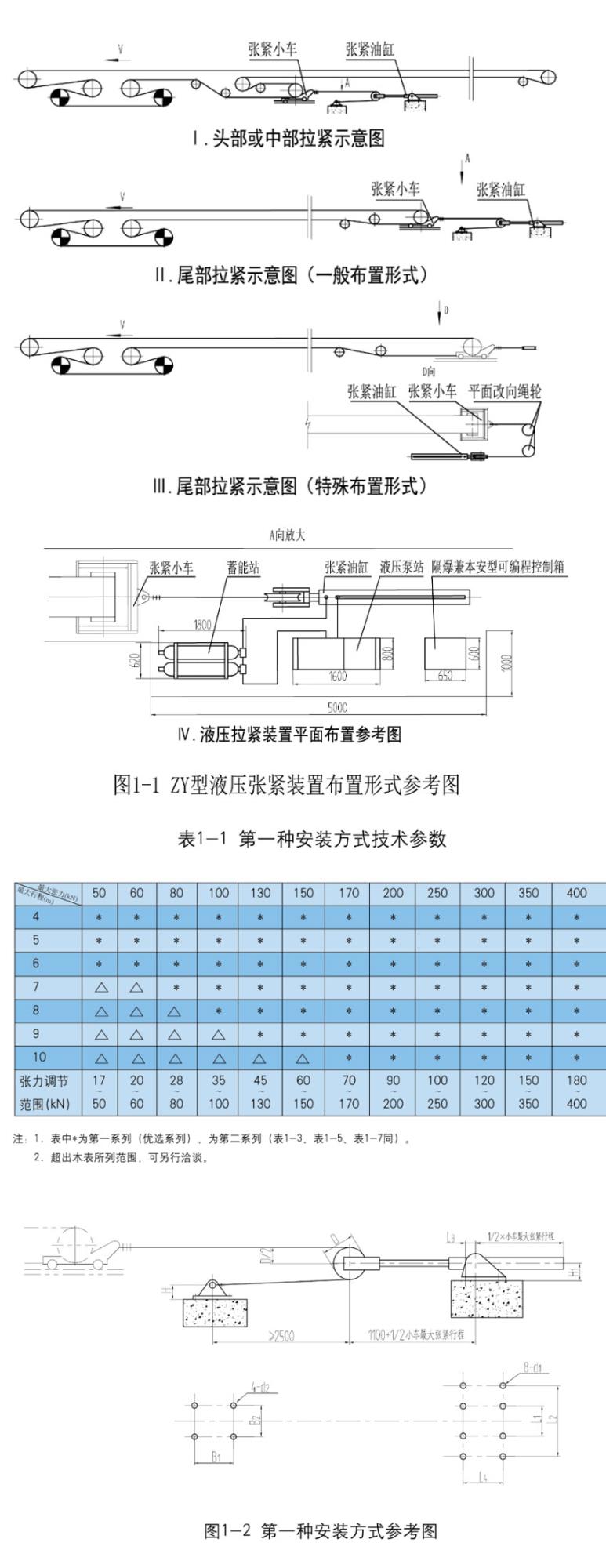

该设备的一般布置形式如图1-1所示。它由液压泵站、张紧油缸、蓄能站、隔爆兼本安型控制开关及附件五大部分组成。张紧油缸通过滑轮、钢丝绳与张紧小车相连。根据滑轮数量和钢丝绳缠绕方式的不同，有四种安装方式(见图1-2.图1-3.图1-4.图1-5)。用户可根据对张紧小车的大拉力，拉力调节范围和对张紧小车的张紧行程以及与配套的带式输送机的实际情况，对照表1-1~表1-8选用。液压泵站.蓄能站，隔爆控制开关安装时，要求安放地点不落煤水。
